预应力横向张拉的具体工艺是什么?
预应力横向张拉的具体工艺:
(1)、钢绞线和波纹管:
30m预应力现浇箱梁设纵、横两向预应力。预应力钢绞线采用φj15.24,技术标准符合ASTM416-97规定, =1860MPa,锚下张拉控制应力1395MPa,采用一端张拉。
预应力管道采用塑料波纹管,纵向预应力1~6#束采用圆形波纹管,7#束和横向预应力钢束采用扁形波纹管,预应力钢束直线段每0.3m设置一“U”字形架立筋进行固定,曲线段架立筋间距要适当进行加密。
(2)、纵向预应力设置和张拉:

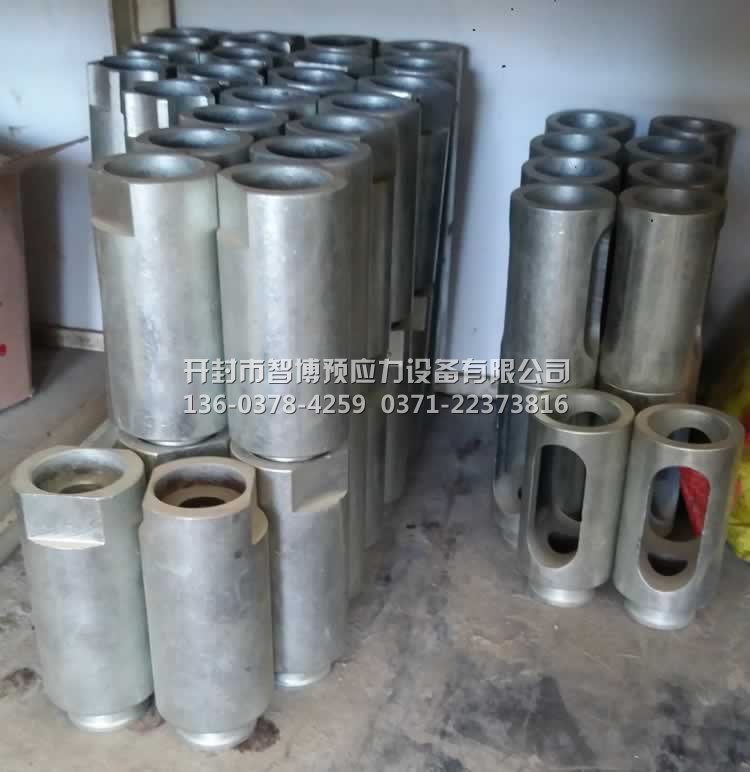

纵向束的张拉采用一端锚固、一端张拉的方式进行,采用穿心式大吨位千斤顶整体张拉。
第一孔腹板束1~4采用φj15.24-19钢绞线,梁端锚固采用15-19P型锚,张拉端采用15-19群锚,并用15-19连接器接长;底板束5采用 φj15.24-19钢绞线,锚固端、张拉端均采用15-19群锚;底板束6采用φj15.24-19钢绞线,同样锚固端、张拉端采用15-9群锚;顶板束7采用φj15.24-19钢绞线,锚固端采用15-19H型锚,张拉端采用15-19群锚。
30m、45m箱梁钢束张拉顺序为:先张拉纵向束,后张拉横向束;纵向束张拉顺序:先张拉腹板束再张拉顶板束,*后张拉底板束。顶、底板束张拉顺序为先中间后两边,张拉时应以箱梁中心线为准对称张拉。
悬浇箱梁钢束张拉顺序为:先纵向钢束,后向横向钢束,*后张拉竖向钢束
纵向束张拉顺序为:先张拉腹板束再张拉顶板束,*后张拉底板束。顶、底板束张拉顺序为先中间后两边,张拉时应以箱梁中心线为准对称张拉。
钢束张拉时砼养护天数不应小于七天,且砼强度不低于设计强度的90%。
(3)、横向预应力束张拉:
横向预应力束采用单端张拉,张拉端采用BM15-4H型锚具,非张拉端采用H型锚具,在顶板中纵向按50cm布置。
砼浇筑完毕达到设计强度90%且龄期达七天后利用翼板的支架搭设工作平台,在张拉端采用YCN-25型穿心式千斤顶张拉,张拉时对称桥墩横向中心线张拉,先中间后两边。
横向预应力筋张拉工艺:
0 ——初应力15%σCON——σCON(持荷2分钟锚固)
④、竖向预应力束张拉:
竖向预应力体系由Ф32mm精轧螺纹钢筋和专用锚具组成,在每道腹板纵向按50cm间距布置,张拉时对称桥墩横向中心线张拉,先中间后两边。
张拉竖向预应力筋千斤顶:YC80
竖向预应力筋:0——σCON(持荷2分钟锚固)
σCON为张拉时的控制应力,包括预应力损失值。
竖向预应力筋下端为固定端,浇筑砼前要采取措施防止锚头松动而造成张拉脱锚。为保证竖向力的**性,在第一次张拉后20天进行2次复拉。
(4)、合拢后纵向顶腹板束的张拉:
纵向顶腹板束的张拉的原则:
先张拉长束,后张拉短束,并两端对称同时张拉。
在张拉过程中要注意梁体特别是顶腹板砼的变化,必要时,派专人进行观测和记录。出现异常情况应立即停止张拉,并查明原因,以便进行采取措施进行解决。
